Scan to BIM
Κτίριο 4.000 m²: ArchiCAD 3D και 2D DWG
Αποτύπωση πολυώροφου κτιρίου περίπου 4.000 m² και μοντέλο ArchiCAD 3D μαζί με το οικόπεδο, με σχέδια 2D σε DWG.
Το έργο
Το κτίριο έχει υπόγειο, ισόγειο με μεγάλα υαλοστάσια και τέσσερις ορόφους με συνεχείς εξώστες. Βρίσκεται σε επικλινές οικόπεδο με τοίχους αντιστήριξης και ψηλά δέντρα.

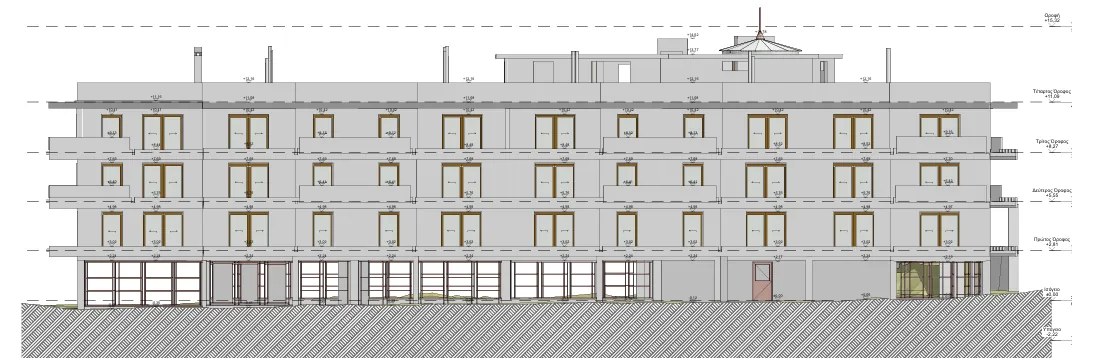

Από το νέφος σημείων κατασκευάσαμε μοντέλο ArchiCAD του κτιρίου και του περιβάλλοντος χώρου, μαζί με το ανάγλυφο του εδάφους. Από το μοντέλο παράχθηκαν τα σχέδια 2D σε DWG, όπως οι όψεις με τις στάθμες όλων των ορόφων.
Η σάρωση έγινε σε 320 στάσεις και έδωσε νέφος 4,2 δισεκατομμυρίων σημείων, σε 3 ημέρες.
Παραδοτέα
- Μοντέλο ArchiCAD 3D του κτιρίου και του οικοπέδου
- Σχέδια 2D σε DWG, παραγόμενα από το μοντέλο
- Όψεις με τις στάθμες όλων των ορόφων
- Νέφος σημείων
Από το νέφος σημείων
Σχέδια και εικόνες
