Διαμέρισμα με σοφίτα σε ιστορικό κέντρο
Scan to BIM ενός διαμερίσματος 70 m² με ξύλινη στέγη: μοντέλο Revit και IFC, μαζί με 2D σχέδια, για γραφείο σχεδιασμού.
Το έργο
Στα παλιά κτίρια οι τοίχοι σπάνια είναι κατακόρυφοι και οι γωνίες σπάνια ορθές. Το γραφείο σχεδιασμού που ετοίμαζε την ανακαίνιση χρειαζόταν το διαμέρισμα και τη σοφίτα όπως πραγματικά είναι, μαζί με τα ξύλινα δοκάρια της στέγης.
Από το νέφος σημείων παραδώσαμε μοντέλο BIM σε Revit και IFC, κατόψεις, τομές, την κάτοψη της σοφίτας και λεπτομέρειες των κουφωμάτων. Όταν ο πελάτης ζήτησε αργότερα επιπλέον τομές, τις σχεδιάσαμε από το ίδιο νέφος, χωρίς νέα επίσκεψη.
Παραδοτέα
- Μοντέλο BIM σε Revit (.rvt) και IFC

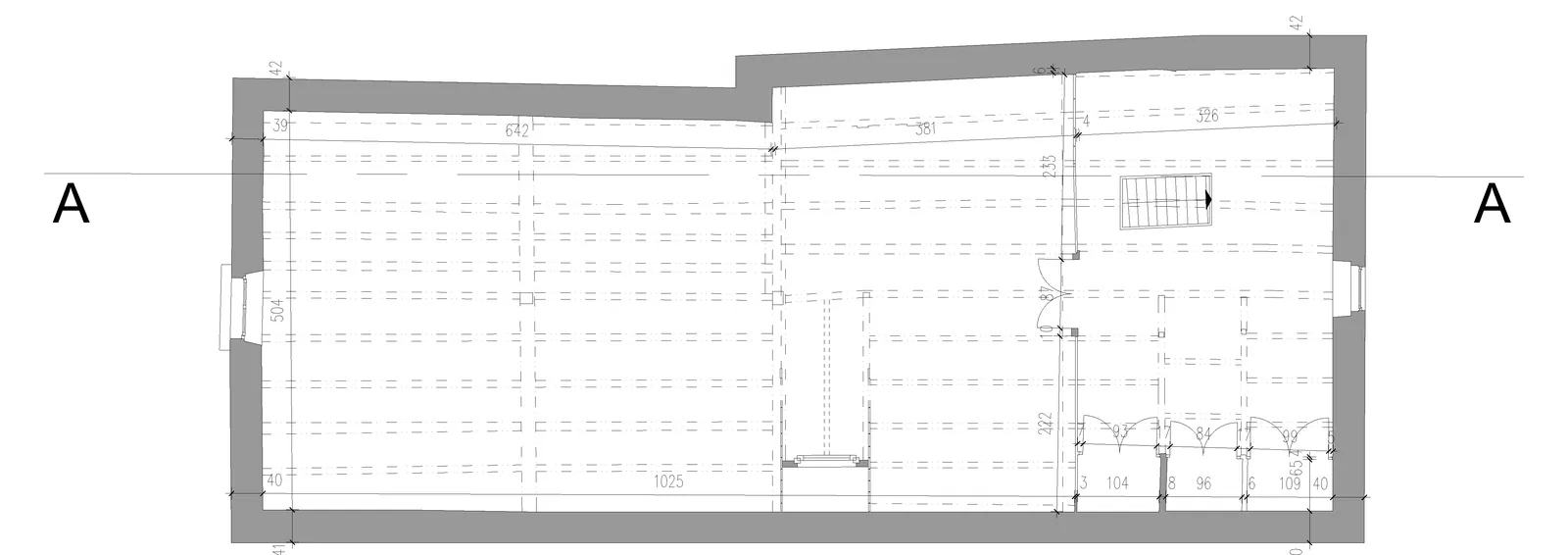

- Κάτοψη διαμερίσματος και σοφίτας
- Τομές, και πρόσθετες τομές κατόπιν αιτήματος
- Λεπτομέρειες κουφωμάτων
- Νέφος σημείων σε E57, RCP και LGS
Από το νέφος σημείων
