Καμπαναριό της Αννουντσιάτας

Το έργο

Το καμπαναριό είναι ό,τι σώζεται από τον ναό της Αννουντσιάτας, που καταστράφηκε στους βομβαρδισμούς του 1943. Στέκει σε στενό οικόπεδο της παλιάς πόλης, με κτίρια που ακουμπούν στη βάση του, οπότε μεγάλο μέρος του δεν φαίνεται ολόκληρο από κανένα σημείο του δρόμου.

Σαρώσαμε τον πύργο εξωτερικά και εσωτερικά, σε όλες τις στάθμες έως το δώμα. Από το ενιαίο νέφος σημείων σχεδιάσαμε κατόψεις ανά στάθμη, τις τέσσερις όψεις και δύο τομές, και παραγάγαμε ορθοφωτογραφία για κάθε όψη και τομή.

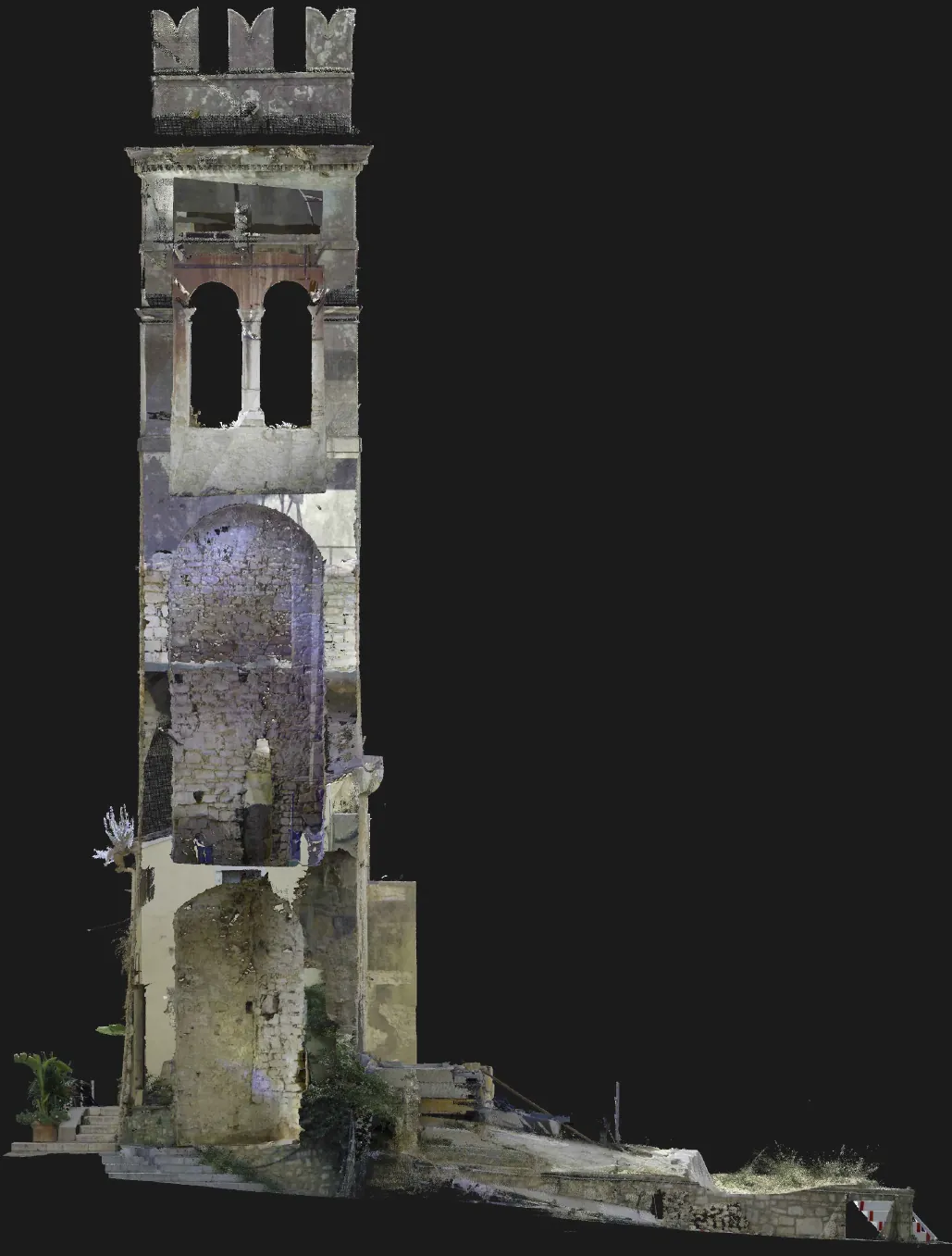

Η ορθοφωτογραφία δίπλα στο σχέδιο δείχνει την πραγματική υφή της τοιχοποιίας, τα ανοίγματα που έχουν κλειστεί και τις φθορές. Είναι η πληροφορία που χρειάζεται κάθε μελέτη αποκατάστασης.

Παραδοτέα

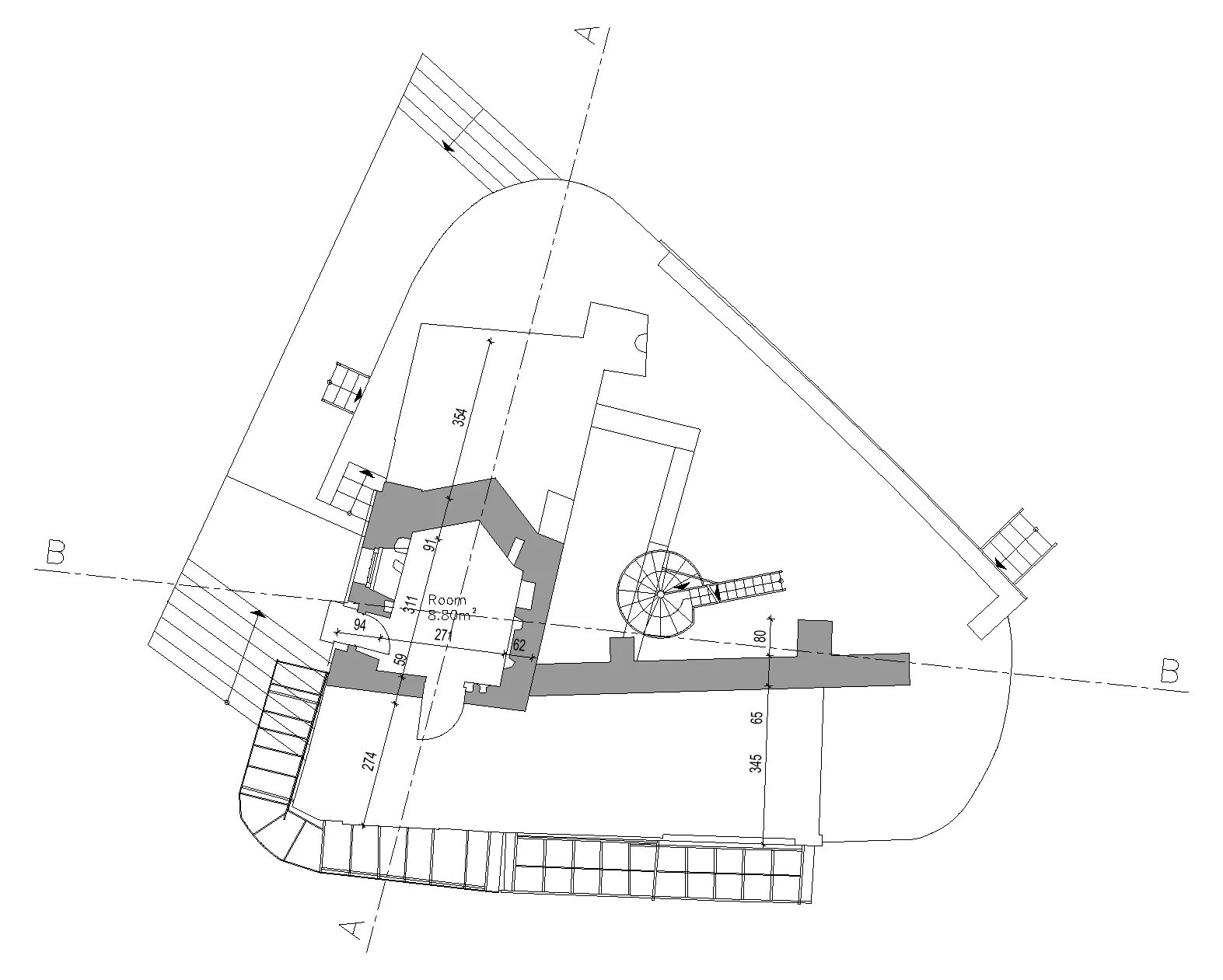

• Κατόψεις ισογείου, 1ου και 2ου ορόφου και δώματος

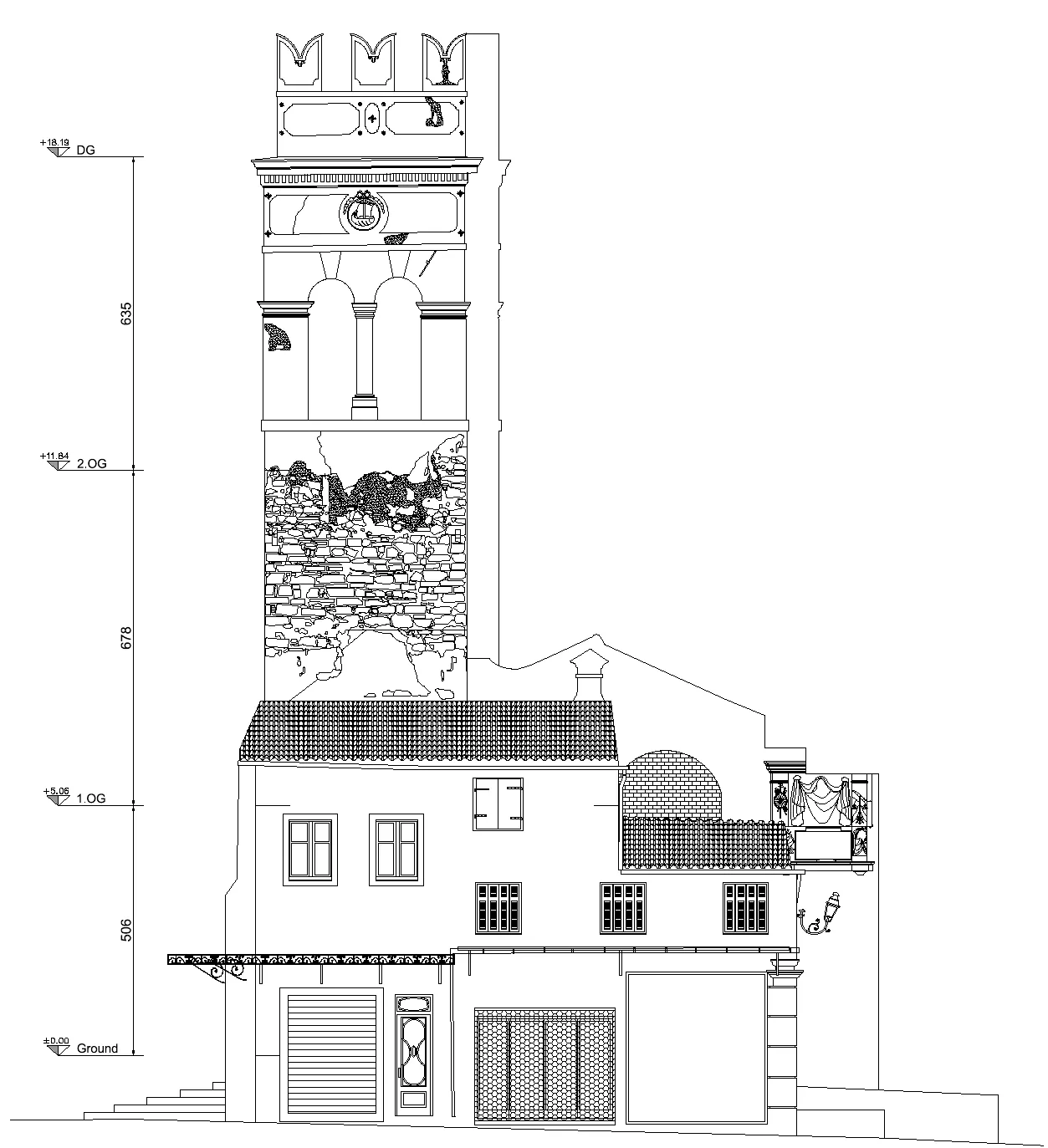

• Όψεις βόρεια, νότια, ανατολική και δυτική

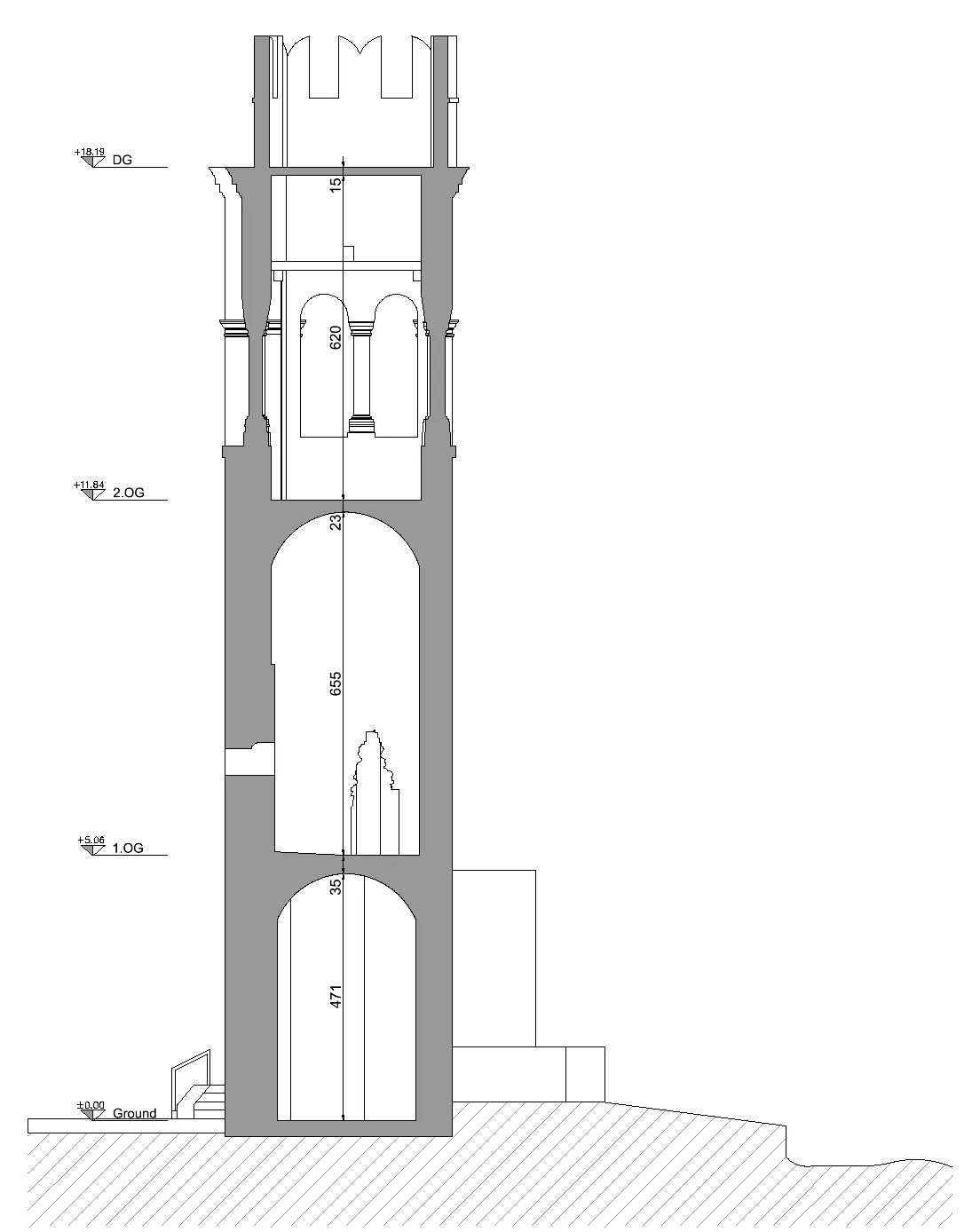

• Τομές Α-Α και Β-Β

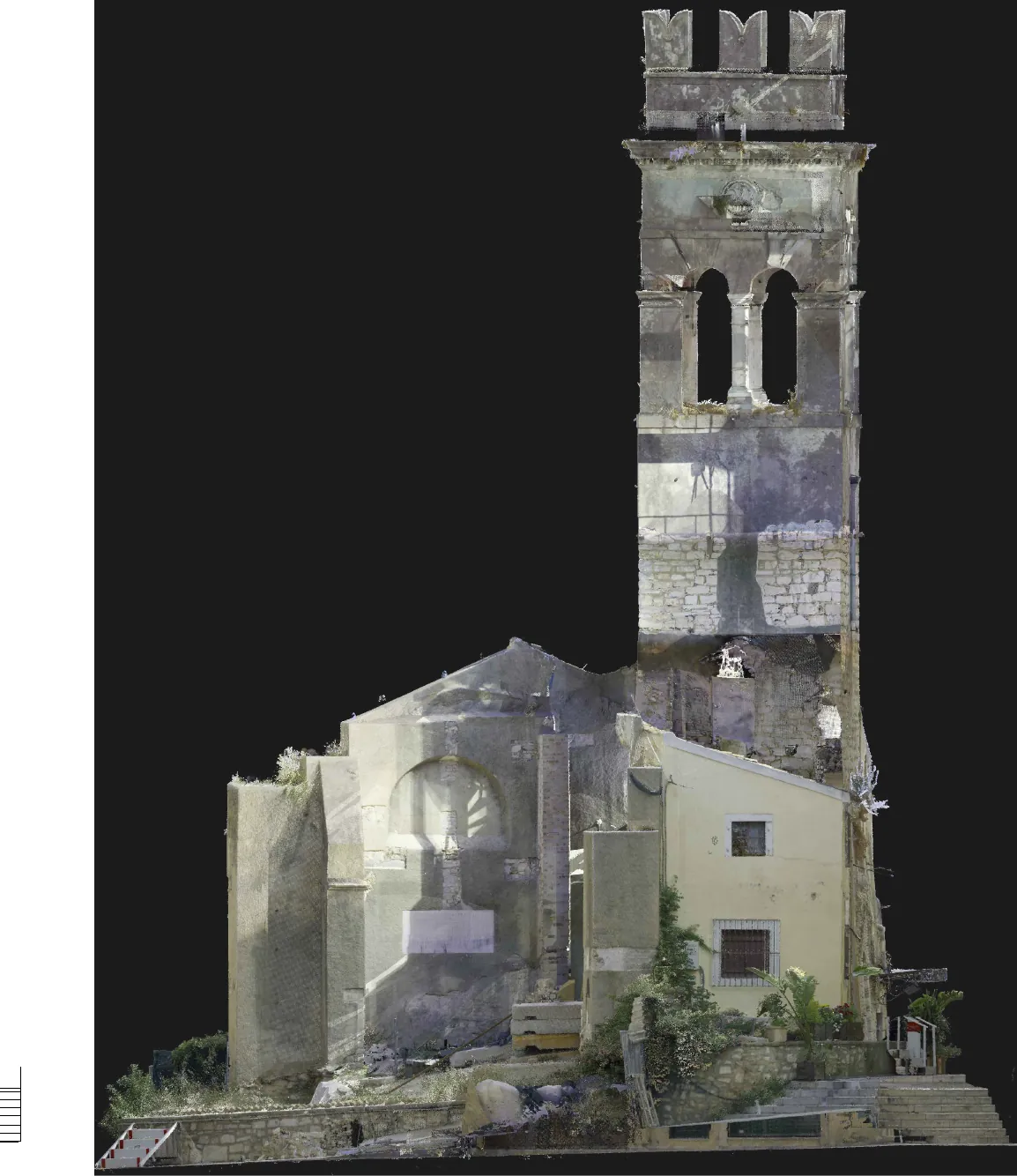

• Ορθοφωτογραφίες όψεων και τομών σε αντιπαράθεση με τα σχέδια
• Βίντεο του νέφους σημείων
• Κλίμακα 1:100, σε DWG και PDF
